প্রস্তুত মিক্স কংক্রিট মিক্সার

PRO রেডি-মিক্স কংক্রিট মিক্সার অফার করে

সিমেন্ট এবং কংক্রিট অ্যাপ্লিকেশনের জন্য প্রকৌশলী উচ্চ-দক্ষ মিক্সিং সিস্টেমের সাথে প্রস্তুত মিক্স কংক্রিট মিক্সার। একটি অনন্য বৈশিষ্ট্যযুক্ত প্ল্যানেটারি মোশন মেকানিজম, ইউনিটটি পুঙ্খানুপুঙ্খ, সমজাতীয় প্রদানের জন্য বিপ্লবী এবং ঘূর্ণনশীল আন্দোলনকে একত্রিত করে উচ্চ-সান্দ্রতা উপকরণের মিশ্রণ, মৃত অঞ্চলগুলি দূর করে এবং সামগ্রিক উত্পাদন দক্ষতা বাড়ায়।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

বৈশিষ্ট্য

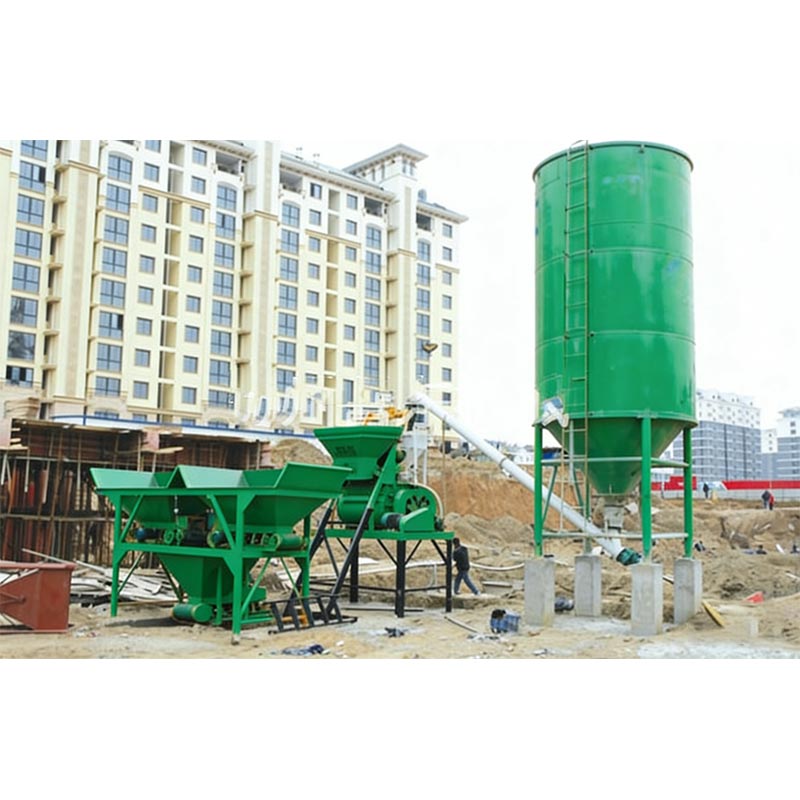

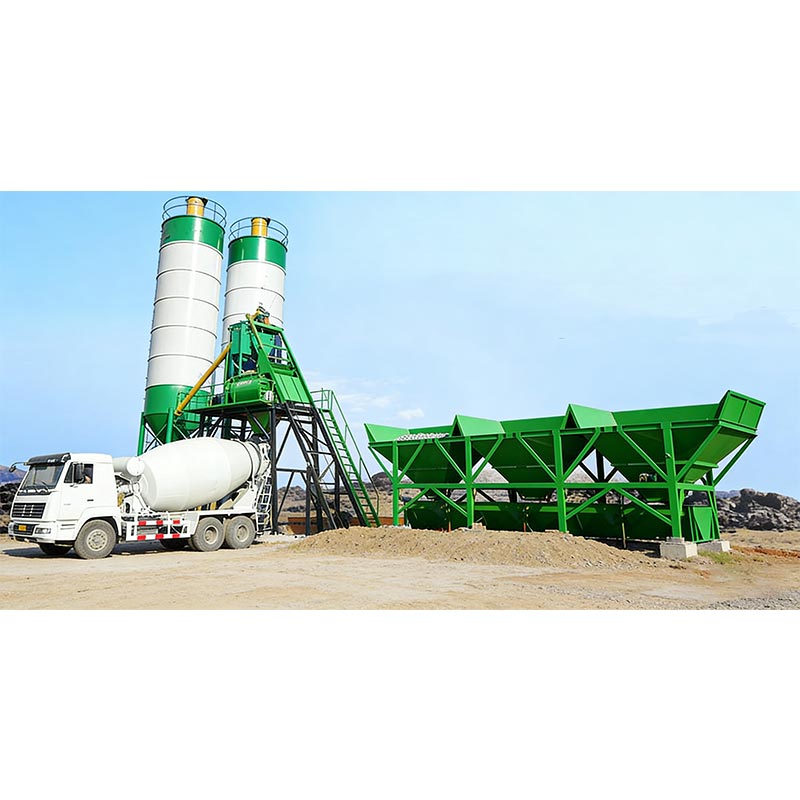

একটি প্রস্তুত মিশ্রণ কংক্রিট মিক্সার প্ল্যান্টের মূল অংশে মিক্সার থাকে, যা প্রাথমিকভাবে বাধ্যতার নীতিতে কাজ করে। মিশ্রণ টুইন-শ্যাফ্ট অনুভূমিক মিক্সারটি পরম শিল্পের মান হিসাবে দাঁড়িয়েছে, এটির দ্রুত এবং অভিন্ন দ্বারা আলাদা মিশ্রণের ক্ষমতা, উচ্চ অভিযোজনযোগ্যতা এবং ব্যতিক্রমী পরিধান প্রতিরোধ ক্ষমতা—সবই সম্পূর্ণ স্বয়ংক্রিয় কর্মপ্রবাহ দ্বারা পরিপূরক এবং পরিবেশ বান্ধব নকশা বৈশিষ্ট্য.

প্রস্তুত মিশ্রণ কংক্রিট মিশুক মূল বৈশিষ্ট্য:

মূলধারার মডেল এবং অপারেটিং নীতি

টুইন-শাফ্ট অনুভূমিক বাধ্য মিশুক শিল্পের মানদণ্ড হিসাবে কাজ করে। দুটি অনুভূমিক খাদ বিপরীত দিকে ঘোরে তীব্র অশান্তি এবং ত্রি-মাত্রিক শিয়ার প্রবাহ উৎপন্ন করার দিকনির্দেশ, মাত্র একটি অভিন্ন মিশ্রণ অর্জন প্রতি ব্যাচে 30-60 সেকেন্ড। এই নকশাটি স্ট্যান্ডার্ড সহ বিভিন্ন ধরণের কংক্রিটের সাথে সামঞ্জস্যপূর্ণ। উচ্চ-কর্মক্ষমতা, এবং শুষ্ক-হার্ড মিশ্রণ।

একজাতীয়তা এবং যথার্থতা

জোরপূর্বক শিয়ার মিক্সিং সিমেন্টিটিস উপাদান দ্বারা সমষ্টির অভিন্ন আবরণ নিশ্চিত করে। উচ্চ নির্ভুলতা সঙ্গে মিলিত ওজন সিস্টেম (নির্ভুল থেকে ±0.5%), এটি সুসংগত কংক্রিট শক্তি এবং মন্দার গ্যারান্টি দেয়, সম্পূর্ণ নিশ্চিত করার সময় প্রক্রিয়া ট্রেসেবিলিটি।

স্থায়িত্ব এবং রক্ষণাবেক্ষণ

লাইনার প্লেট এবং মিক্সিং ব্লেডগুলি উচ্চ-ক্রোমিয়াম, পরিধান-প্রতিরোধী খাদ থেকে তৈরি করা হয়। মাল্টি-লেয়ার খাদ-শেষ সিলগুলি স্লারি ফুটো হওয়া রোধ করে, যখন অ্যান্টি-স্টিক ডিজাইনগুলি উপাদান তৈরির পরিমাণ কমিয়ে দেয়, যার ফলে পরিষেবার জীবন বৃদ্ধি পায় এবং রক্ষণাবেক্ষণ খরচ হ্রাস।

দক্ষতা এবং অটোমেশন

স্রাব গেট (হাইড্রোলিক বা বায়ুসংক্রান্ত সিস্টেমের মাধ্যমে পরিচালিত) মাল্টি-স্টেজ খোলার সমন্বয় সমর্থন করে। আ সমন্বিত PLC এবং কেন্দ্রীয় নিয়ন্ত্রণ ব্যবস্থা সম্পূর্ণ কর্মপ্রবাহকে স্বয়ংক্রিয় করে—ব্যাচিং এবং মিক্সিং থেকে ডিসচার্জিং-দ্রুত প্রতিক্রিয়ার সময় নিশ্চিত করা এবং ব্যাচিং ত্রুটিগুলি হ্রাস করা।

পরিবেশগত বন্ধুত্ব এবং অভিযোজনযোগ্যতা

বৈশিষ্ট্য যেমন আবদ্ধ সমষ্টিগত বিন, পালস-জেট ধুলো সংগ্রহ ব্যবস্থা, বর্জ্য জল পুনর্ব্যবহারযোগ্য, এবং উচ্চ-চাপ পরিষ্কার করার ক্ষমতা সবুজ নির্মাণ মান সঙ্গে সম্মতি নিশ্চিত. মডুলার স্ট্রাকচারাল ডিজাইন সুবিধা দেয় সহজ ইনস্টলেশন এবং সম্প্রসারণ, সিস্টেমটিকে বিভিন্ন উত্পাদন ক্ষমতার সাথে সহজেই অভিযোজিত করার অনুমতি দেয় প্রকল্পের পরিস্থিতি।

আবেদন

টুইন-শাফট: বাণিজ্যিক কংক্রিট প্ল্যান্ট, বড় আকারের অবকাঠামো প্রকল্প; উচ্চ দক্ষতা, বহুমুখিতা, এবং স্থায়িত্ব

উল্লম্ব-শাফট প্ল্যানেটারি: প্রিকাস্ট উপাদান, UHPC, রঙিন কংক্রিট, এবং ফাইবার-রিইনফোর্সড কংক্রিট; বিতরণ করে উচ্চতর একজাতীয়তা।

ড্রাম-টাইপ (ফ্রি-ফল): ছোট আকারের গ্রামীণ প্রকল্প, বড় সমষ্টি সহ প্লাস্টিকের কংক্রিট; যদিও কম খরচে অফার করে একজাতীয়তা এবং দক্ষতা সীমিত।

উত্পাদন বিবরণ

I. মিক্সিং সিস্টেম (কোর পারফরম্যান্স জোন)

কাঠামোগত উপাদান: দ্বৈত সমান্তরাল অনুভূমিক শ্যাফ্ট + স্ট্রীমলাইনড মিক্সিং আর্মস + অ্যাডজাস্টেবল মিক্সিং ব্লেড + আর্ক লাইনার / শেষ লাইনার। দুটি শ্যাফ্ট বিপরীত দিকে ঘোরে - হয় সমান গতিতে বা ডিফারেনশিয়াল গতিতে - একটি উৎপন্ন করতে ত্রি-মাত্রিক অশান্ত শিয়ার ফিল্ড, 30-60 সেকেন্ডের মধ্যে অভিন্ন মিশ্রণ অর্জন করে। এর মাল্টি-অ্যাঙ্গেল ডিজাইন বাহু এবং ব্লেডগুলি শ্যাফ্টে উপাদান জমা হওয়া রোধ করে এবং উপাদান আটকে থাকা দূর করে।

উপাদান এবং কঠোরতা: লাইনার এবং ব্লেডগুলি উচ্চ-ক্রোমিয়াম পরিধান-প্রতিরোধী খাদ লোহা (HRC ≥ 54-58; প্রভাব) থেকে নিক্ষেপ করা হয় মান ≥ 7.0 N·m/mm²)। মিক্সিং শ্যাফ্টগুলি অবিচ্ছেদ্যভাবে নং 45 কার্বন কাঠামোগত ইস্পাত বা খাদ ইস্পাত থেকে নকল করা হয়; খাদ নির্দিষ্ট মডেলের উপর নির্ভর করে ব্যাস 120 মিমি (মডেল JS1000-এর জন্য) থেকে 180 মিমি (মডেল JS3000-এর জন্য)। উপাদান বোল্টের মাধ্যমে সংযুক্ত করা হয়, জীর্ণ অংশগুলির স্বাধীন প্রতিস্থাপনের অনুমতি দেয়; লাইনার সেবা জীবন করতে পারেন 40,000 ব্যাচ ছাড়িয়ে গেছে।

সাধারণ পরামিতি

২. শ্যাফট-এন্ড সিলিং + লুব্রিকেশন সিস্টেম (লিক প্রতিরোধ এবং দীর্ঘায়ুত্বের চাবিকাঠি)

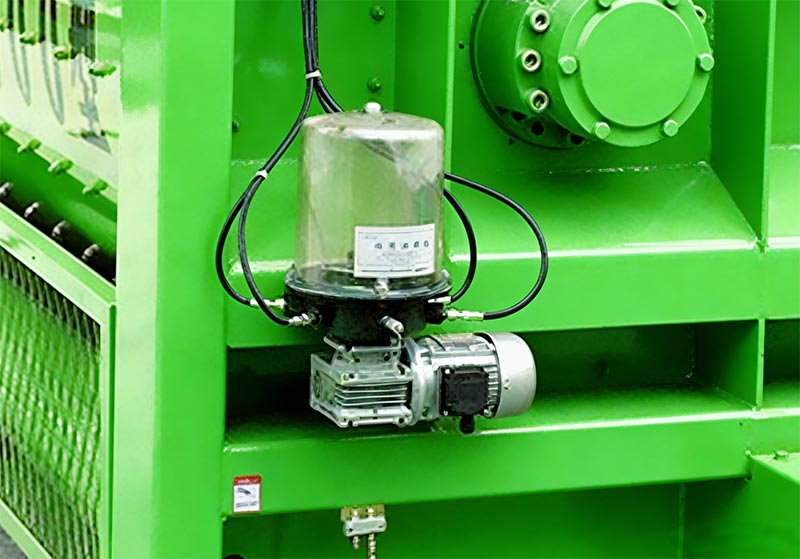

একাধিক শ্যাফ্ট-এন্ড সীল: শিল্প-মানের কনফিগারেশনে ভাসমান তেল সীলগুলির সংমিশ্রণ রয়েছে, উচ্চ চাপ গ্রীস সীল, এবং বায়ু সীল (জার্মান নির্মাতা BHS এবং SICOMA এর কাঠামোগত নকশা উপর ভিত্তি করে)। স্বয়ংক্রিয় গ্রীস ইনজেকশন এবং একটি স্বাধীন বায়ু সরবরাহ সার্কিট সমন্বিত, এই সিস্টেমটি কার্যকরভাবে সিমেন্টকে বিচ্ছিন্ন করে স্লারি এবং ধুলো, যার ফলে শ্যাফ্ট-এন্ড পরিধান এবং স্লারি ফুটো প্রতিরোধ করে। সিস্টেম এছাড়াও জন্য একটি এলার্ম দিয়ে সজ্জিত করা হয় সীল ব্যর্থতা, একটি অসঙ্গতি ঘটনার ক্ষেত্রে সরঞ্জাম রক্ষা করার জন্য একটি স্বয়ংক্রিয় শাটডাউন ট্রিগার করে। কেন্দ্রীভূত তৈলাক্তকরণ সিস্টেম: সময়মতো এবং মিটারযুক্ত বিতরণের জন্য প্রগতিশীল পরিবেশকদের সাথে যুক্ত একটি বৈদ্যুতিক গ্রীস পাম্প বৈশিষ্ট্যযুক্ত সমস্ত bearings এবং sealing পৃষ্ঠতলের তৈলাক্তকরণ. গ্রীস চাপ 10-15 MPa এ পৌঁছায়, অসমতা দূর করে প্রায়ই ম্যানুয়াল তৈলাক্তকরণের সাথে যুক্ত। তেল স্তর এবং চাপ পর্যবেক্ষণ সঙ্গে সজ্জিত, সিস্টেম একটি ট্রিগার গ্রীস ঘাটতির ক্ষেত্রে স্বয়ংক্রিয় অ্যালার্ম, যার ফলে কংক্রিটে গ্রীস দূষণের ঝুঁকি কমানো যায় মিশ্রণ

III. ড্রাইভ সিস্টেম

দ্বৈত প্ল্যানেটারি গিয়ার রিডিউসার ব্যবহার করে (প্রতিটি সরাসরি মোটরের সাথে যুক্ত), একটি কমপ্যাক্ট কাঠামো অফার করে, ন্যূনতম ব্যাকল্যাশ, উচ্চ টর্ক আউটপুট এবং কম শব্দের মাত্রা (≤85 dB)। ডাইরেক্ট-ড্রাইভ ডিজাইন—বেল্ট বাইপাস করে—স্লিপেজ দূর করে এবং ≥96% এর ট্রান্সমিশন দক্ষতা নিশ্চিত করে। সিস্টেমটি আরও ওভারলোড সুরক্ষা এবং তাপমাত্রার সাথে সজ্জিত স্টলিংয়ের কারণে মোটর বার্নআউট প্রতিরোধে পর্যবেক্ষণ।

IV স্রাব এবং খাওয়ানো সিস্টেম

হাইড্রোলিক ডিসচার্জ গেট: মসৃণ, শক-মুক্ত করার জন্য হাইড্রোলিকভাবে চালিত তিনটি সামঞ্জস্যযোগ্য খোলার অবস্থানের বৈশিষ্ট্য রয়েছে অপারেশন একটি ম্যানুয়াল জরুরী হ্যান্ডেল পাওয়ার বিভ্রাট বা হাইড্রোলিক সিস্টেমের সময় ব্যবহারের জন্য একটি আদর্শ বৈশিষ্ট্য হিসাবে অন্তর্ভুক্ত করা হয়েছে ব্যর্থতা গেটের ফ্রেমে তেল-প্রতিরোধী, পরিধান-প্রতিরোধী রাবার সিল লাগানো আছে যা দ্রুত এবং সহজেই প্রতিস্থাপন করা যায়। ডিসচার্জ সময়কাল বিভিন্ন প্রাপ্তি যানবাহন মিটমাট করার জন্য প্রোগ্রামযোগ্য।

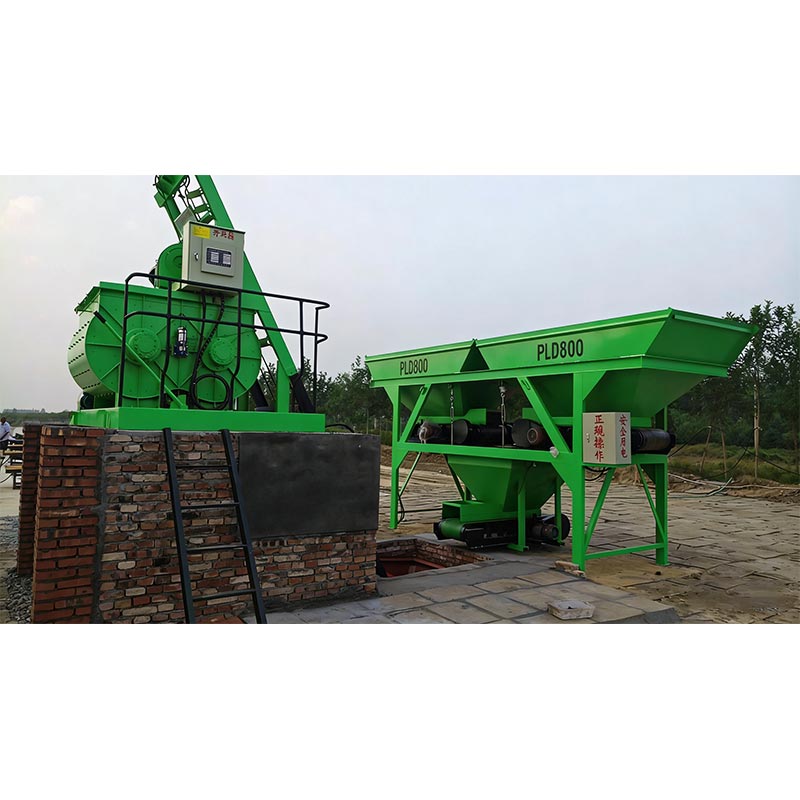

খাওয়ানোর ব্যবস্থা: হপারটি ঘন, পরিধান-প্রতিরোধী ইস্পাত প্লেট থেকে তৈরি করা হয়, যার জন্য বিকল্পগুলি উপলব্ধ। একটি উত্তোলন-ভিত্তিক বা বেল্ট-পরিবাহক খাওয়ানোর ব্যবস্থা। প্রতিরোধ করার জন্য সীমা সুইচ এবং একটি জরুরী স্টপ ফাংশন দিয়ে সজ্জিত ওভার-ওয়াইন্ডিং, হপারে ধুলো উৎপাদন কমাতে একটি আবদ্ধ নকশা রয়েছে।

V. ওজন সিস্টেম (নির্ভুলতা কংক্রিটের গুণমান নির্ধারণ করে)

স্বাধীন ওজনকারী ফড়িং: সমষ্টি, সিমেন্ট, ফ্লাই অ্যাশ, জল এবং মিশ্রণগুলি স্বাধীনভাবে ওজন করা হয় পৃথক বগি। উচ্চ-নির্ভুল চাপ-টাইপ লোড সেল (0.02% FS নির্ভুলতা) একটি দ্বৈত-পর্যায়ের ওজন সমর্থন করে প্রক্রিয়া-মোটা এবং সূক্ষ্ম পরিমাপের সমন্বয়-বর্ধিত নির্ভুলতার জন্য। ওজন নির্ভুল লক্ষ্য **±0.3%–±0.5% এর জন্য সিমেন্ট, জল, এবং মিশ্রণ, এবং সমষ্টির জন্য ±1%**। প্রতিরোধ করার জন্য সিস্টেমটিতে অ্যান্টি-ইম্যাক্ট বাফারিং ডিভাইস রয়েছে লোড কোষের ক্ষতি থেকে তাত্ক্ষণিক ওভারলোড।

স্বয়ংক্রিয় ক্ষতিপূরণ: পিএলসি কন্ট্রোলার উপাদান দ্বারা সৃষ্ট ত্রুটির জন্য ক্ষতিপূরণের জন্য রিয়েল-টাইম সংশোধন করে ফ্রি-ফল, তাপমাত্রার ওঠানামা, এবং আর্দ্রতার মাত্রা, যার ফলে কংক্রিটের প্রতিটি ব্যাচের সামঞ্জস্যতা নিশ্চিত হয়। সমস্ত ডেটা পুরো প্রক্রিয়া জুড়ে রেকর্ড করা হয়, সম্পূর্ণ ট্রেসেবিলিটি নিশ্চিত করে।

VI. বৈদ্যুতিক এবং নিয়ন্ত্রণ ব্যবস্থা

মূল সিস্টেমে একটি পিএলসি থাকে যা একটি শিল্প পিসি (সাধারণত সিমেন্স বা স্নাইডার), তিনটি অপারেশনাল মোড সমর্থন করে: স্বয়ংক্রিয়, আধা-স্বয়ংক্রিয় এবং ম্যানুয়াল। মানব-মেশিন ইন্টারফেস (HMI) মিক্সিং চক্রের সময়কাল, ঘূর্ণন গতি, তাপমাত্রা, ব্যাচিং ওজন এবং অ্যালার্ম সহ মূল পরামিতিগুলি প্রদর্শন করে বিজ্ঞপ্তি সিস্টেমটি 100 টিরও বেশি স্বতন্ত্র কংক্রিট রেসিপি সংরক্ষণ করতে সক্ষম, যা এর মাধ্যমে তাত্ক্ষণিক প্রত্যাহার করার অনুমতি দেয় একক স্পর্শ কমান্ড।

নিরাপত্তা বৈশিষ্ট্য: ফুটো সুরক্ষা, ওভারলোড সুরক্ষা, জরুরী স্টপ ইন্টারলকিং এবং গেট সীমা অন্তর্ভুক্ত সুরক্ষা একটি কেন্দ্রীয় ব্যবস্থাপনা সিস্টেমের সাথে একীকরণের সুবিধার্থে একটি দূরবর্তী পর্যবেক্ষণ ইন্টারফেস প্রদান করা হয় সম্পূর্ণ কংক্রিট ব্যাচিং প্ল্যান্ট।

VII. এনভায়রনমেন্টাল প্রোটেকশন এবং স্ট্রাকচারাল ডিজাইন

এনভায়রনমেন্টাল কনফিগারেশন: একটি পালস-জেট ব্যাগ ফিল্টার ডাস্ট কালেক্টরের সাথে মিলিত একটি সম্পূর্ণ আবদ্ধ হাউজিং বৈশিষ্ট্য (ধুলো নির্গমন নিশ্চিত করা ≤ 10 mg/m³)। একটি অভ্যন্তরীণ উচ্চ-চাপ পরিষ্কারের ব্যবস্থা পরিষ্কারের সাথে একত্রিত করা হয় বর্জ্য জল পুনর্ব্যবহার করার জন্য একটি অবক্ষেপণ ট্যাঙ্কে ফেরত পাঠানো হয়। একটি গোলমাল-হ্রাস ঘের কার্যকরভাবে অন্তর্ভুক্ত করা হয় কর্মক্ষম শব্দের মাত্রা কমিয়ে দিন।

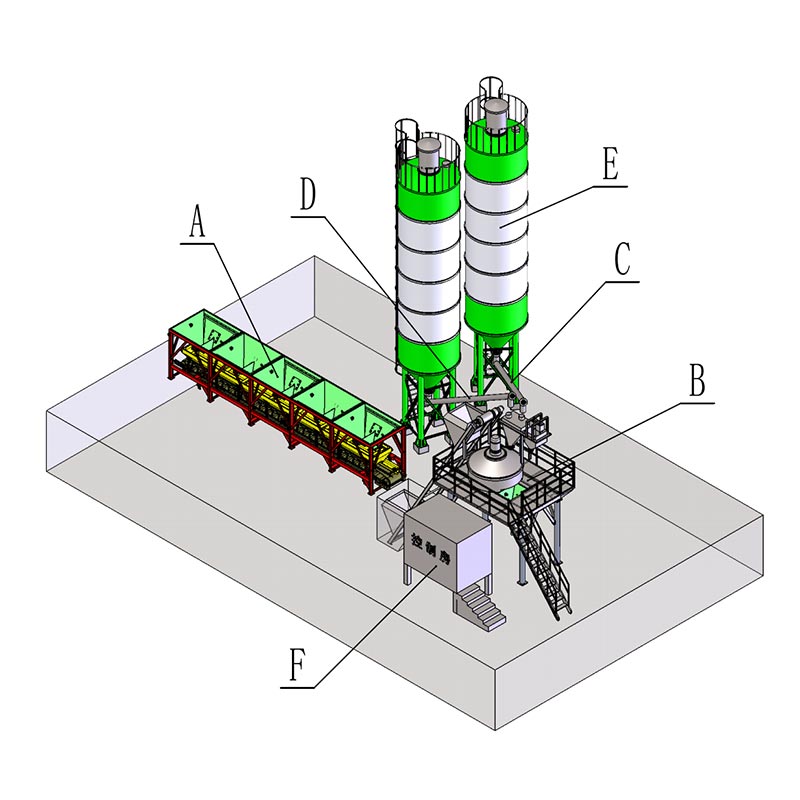

মডুলার স্ট্রাকচার: সম্পূর্ণ মেশিনটি আলাদা মডিউলে বিভক্ত - বিশেষ করে মিক্সিং ইউনিট, ডিসচার্জ ইউনিট, ওজন ইউনিট, এবং বৈদ্যুতিক কন্ট্রোল ক্যাবিনেট- ফ্যাক্টরি প্রিফেব্রিকেশন, সাইটে উত্তোলন, এবং দ্রুত ইনস্টলেশন স্ট্রাকচারাল ফ্রেমওয়ার্কটি ঢালাই করা অংশের ইস্পাত থেকে তৈরি করা হয়, মরিচার জন্য স্যান্ডব্লাস্টিংয়ের মাধ্যমে চিকিত্সা করা হয় অপসারণ, এবং উচ্চতর জারা প্রতিরোধের নিশ্চিত করতে একটি epoxy প্রাইমার এবং টপকোট দিয়ে সমাপ্ত।

অষ্টম। পরিপূরক বিবরণ: উল্লম্ব-শাফ্ট প্ল্যানেটারি মিক্সার (হাই-এন্ড অ্যাপ্লিকেশন)

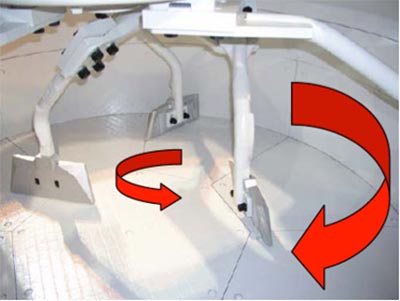

আল্ট্রা-হাই পারফরম্যান্স কংক্রিট (UHPC), রঙিন কংক্রিট এবং ফাইবার-রিইনফোর্সড কংক্রিটের সাথে ব্যবহারের জন্য আদর্শ। মিশ্রণ ট্র্যাজেক্টরি গ্রহের ঘূর্ণনকে স্ব-ঘূর্ণনের সাথে একত্রিত করে, একটি "ডেড-জোন-মুক্ত" মিশ্রিত পরিবেশ নিশ্চিত করে এবং অর্জন করে একটি সংক্ষিপ্ত সময়সীমার মধ্যে একজাতীয়তা (সাধারণত 20-30 সেকেন্ড)। লাইনার প্লেট এবং মিক্সিং ব্লেড একটি থেকে গড়া হয় টংস্টেন কার্বাইড যৌগিক উপাদান, উল্লেখযোগ্যভাবে বর্ধিত পরিষেবা জীবন প্রদান করে, যদিও তুলনামূলকভাবে উচ্চ খরচে টুইন-খাদ মিক্সার। উচ্চ ঘূর্ণন গতির কারণে, এই সিস্টেমে আরও শক্তিশালী শীতল এবং তৈলাক্তকরণ প্রক্রিয়া প্রয়োজন।

IX. কী গ্রহণযোগ্যতার মানদণ্ড

মিশ্রিত অভিন্নতা: মিশ্র কংক্রিটের ব্যাচের মধ্যে মর্টার ঘনত্বের বিচ্যুতি অবশ্যই ≤ 0.8% হতে হবে।
মিক্সিং সাইকেল টাইম: JS2000 মডেলের জন্য, স্ট্যান্ডার্ড সাইকেল টাইম হল 35-45 সেকেন্ড প্রতি ব্যাচ (খাওয়া, মিক্সিং এবং ডিসচার্জিং সহ)।
সিলিং পারফরম্যান্স: 8 ঘন্টা একটানা অপারেশনের পরে, শ্যাফ্ট প্রান্ত থেকে কংক্রিটের স্লারির কোনও ফুটো হওয়া উচিত নয়।
শব্দের মাত্রা: মেশিন থেকে 1 মিটার দূরত্বে পরিমাপ করা শব্দের মাত্রা অবশ্যই ≤ 85 dB (A) হতে হবে।
